圓筒洗礦機摩擦式圓筒洗礦機圓筒式洗礦機
圓筒洗礦機|摩擦式圓筒洗礦機|圓筒式洗礦機又稱圓筒洗礦篩，它的洗礦圓筒由沖孔鋼板或編織篩網制成，篩孔大于10-15mm,最大篩孔為50mm。由鋼軌構成條格形孔的簡體，可洗最大粒度可達260mm。筒內設高壓水沖洗，水壓一般為196~,-294kPa(2~-3kg／cm2)。小于篩孔的礦石和礦泥穿過篩孔排出，粗粒礦塊由圓筒尾端排出。這種洗礦機適合于處理易洗及中等可洗性含泥礦石。大篩孔圓筒洗礦機常與槽式擦洗機配合使用，對礦石進行兩段擦洗，第一段用圓筒洗礦機·第二段用槽式擦洗機對圓筒洗礦機的篩下產品進一步擦洗。這種洗礦機的優點是兼有洗礦和篩分雙重作用，且能處理大塊礦石。
圓筒洗礦機|摩擦式圓筒洗礦機|圓筒式洗礦機應用范圍：用于礦山、冶金、建材、水電等行業的洗選、分級、除雜等作業，對建筑用砂、筑路用砂石猶為適宜。
圓筒洗礦機|摩擦式圓筒洗礦機|圓筒式洗礦機是選礦過程中的一個重要設備，它在一般的選廠是用作準備作業，設置在破碎、磁選、浮選等作業之前，其目的是消除礦泥對余下作業的影響和危害，以改善余下作業的工藝條件，提高作業效率和獲得更好的選別指標。根據礦石的成分和結構不同，洗礦工藝可分為獲取礦石、獲取礦泥、同時獲取礦石和礦泥等三種，目前常用的洗礦機僅只是為了獲取礦石或礦泥。
圓筒洗礦機|摩擦式圓筒洗礦機|圓筒式洗礦機適用物料：磨料、耐火材料、水泥、石英砂、鋼砂、爐渣粉、銅礦石、錳礦石、鉭鈮礦、鋁土礦、硅石礦、砂錫礦、磷礦石、鐵礦石、金礦砂等。圓筒洗礦機一般用于比較難洗的大塊礦石，在有色金屬的開采過程中，為避免含泥礦物原料中的泥土等堵塞粉碎篩分設備，需要對原料進行清洗，圓筒洗礦機可以有效提高礦山品質，針對我國多貧礦的現實具有很好的經濟效益。

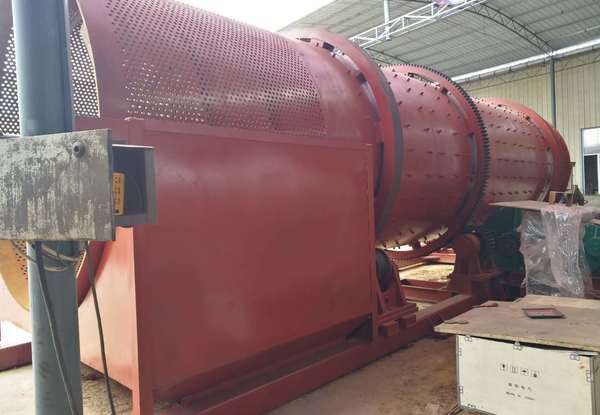

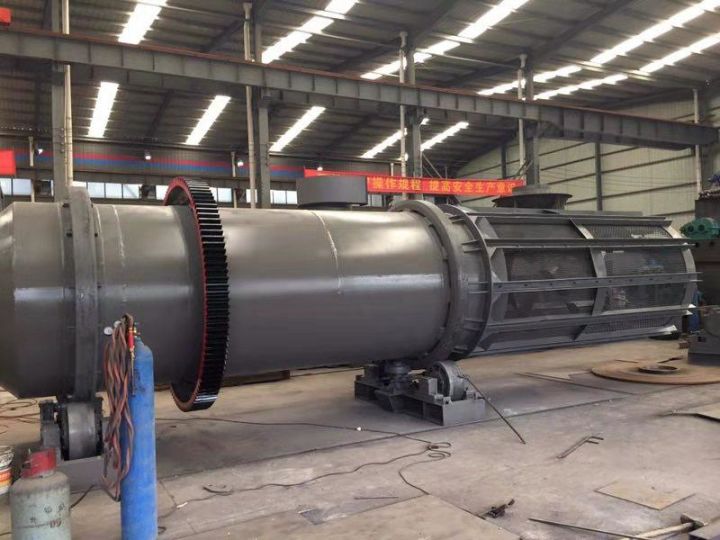

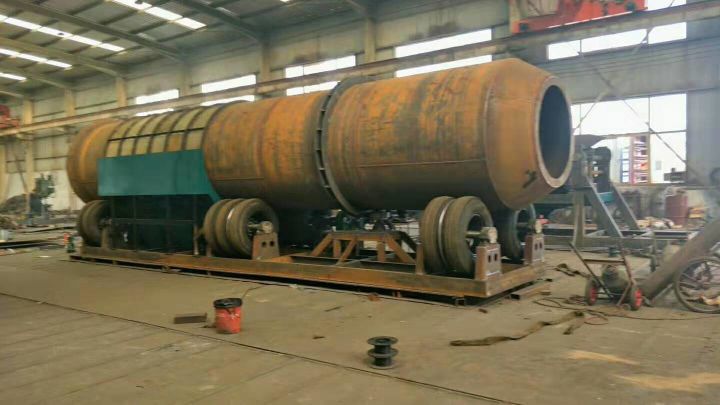

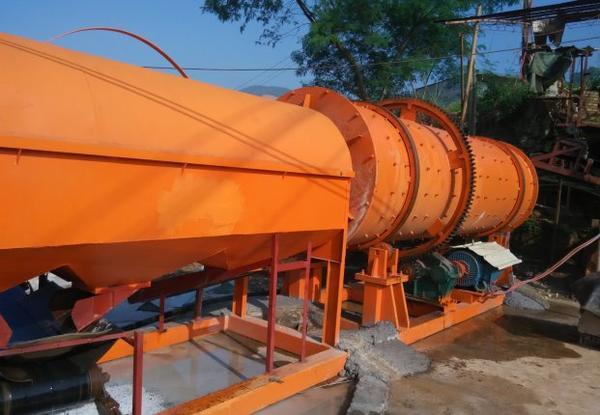

圓筒洗礦機|摩擦式圓筒洗礦機|圓筒式洗礦機主要由主要由筒體裝置、齒輪傳動裝置、支撐部件等組成，筒體安裝在支撐部件上，由齒輪傳動裝置帶動筒體轉動，完成礦石的清洗和篩分工作；齒輪傳動裝置主要由電動機、減速器、聯軸器、小齒輪、小齒輪軸、大齒輪、齒輪潤滑系統、滾圈、滾輪、托輪等構件組成，由于齒輪付傳動裝置構件少、易損件少，而且安裝簡單，造成制造成本低、使用維修成本低、停機檢修時間短、檢修維護方便。圓筒由四個托輥水平地支持在筒外的兩個鋼圈上。通過圓筒中部的齒團由小齒輪帶動旋轉。在筒的內壁沿縱向安有襯板，襯板上有筋條。筋條呈螺旋線形布置，螺距向筒篩一端逐漸增大，用以攪動和推動物料徘出。

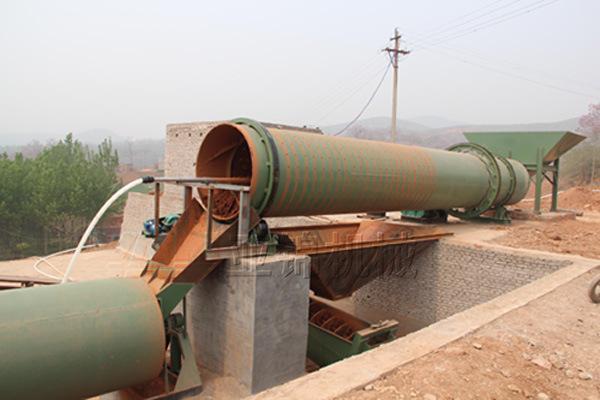

圓筒洗礦機|摩擦式圓筒洗礦機|圓筒式洗礦機利用旋轉的圓筒和內部的刮板以及物料中自有的卵石和巖石來分解粘土，塊狀物和軟氧化物。洗礦機的圓筒慢慢地旋轉，類似于一個巨大的洗衣機。粗細不同的物料還有水同時在一起翻滾攪動，有效地把有用礦物從泥性土壤，粘土中釋放出來。分散均勻后漿狀般的物料被圓筒送到尾端，并從溢流口排到錐形篩進行篩分。錐形篩把大于有用礦物的粒度的物料排除，篩下的礦漿即可直接進入各種各樣的選礦設備，如離心選礦機，螺旋溜槽，跳汰機等。
圓筒洗礦機|摩擦式圓筒洗礦機|圓筒式洗礦機主要型號與技術參數：
型號圓筒尺寸篩網 (mm)給料粒度水壓 (Mpa)每噸礦物的耗水量(M3/t)處理能力(T/h)旋轉速度(r/min)功率重量 (Kg)RXT1030Φ1.0×3.0≥5≤1000.4～0.51.5～410-2025～28154800RXT1230Φ1.2×3.0≥5≤1000.4～0.51.5～420-3023～2518.55800RXT1545Φ1.5×4.5≥5≤1500.4～0.51.5～430-5018～22306900RXT1560Φ1.5×6.0≥5≤1500.4～0.51.5～450-8018～22378300RXT1845Φ1.8×4.5≥5≤1700.4～0.51.5～480-10020～214511800RXT1860Φ1.8×6.0≥5≤1700.4～0.51.5～490-12020～214512800RXT2060Φ2.0×6.0≥5≤2100.4～0.51.5～4120～16019～205514800RXT2265Φ2.2×6.5≥5≤2300.4～0.51.5～4160～18019～205516500
圓筒洗礦機|摩擦式圓筒洗礦機|圓筒式洗礦機優勢和特點：
1. 處理能力大，洗礦能力強；
2. 長形的洗礦筒體使得物料擦洗時間長，得到完全分散；
3. 運行穩定可靠，無需人員操作；
4. 筒體采用加厚型鋼板，保證強度和剛性；
5. 采用重型軸承，齒輪和托輪，使用壽命長；
6. 高壓沖洗水沖洗圓筒內壁；
7. 進料粒度可達230mm。
專用于50mm礦石洗滌的圓筒洗礦機及其洗礦方法,所述圓筒洗礦機,包括筒體,進料管,其特征在于還包括密封推料裝置,該密封推料裝置具有推料部件,密封部件,推料部件包括物料管,推料葉片,推料葉片固定在物料管中;所述筒體與推料部件之間緊固連接,密封部件與推料部件可轉動密封連接,密封部件與進料管之間緊固密封連接,推料部件隨同筒體轉動將礦石送入筒體,筒體高速旋,其旋轉速度應達到保證筒體內礦石之間產生相互摩擦.所述礦石洗滌的方法是:控制筒體內礦石分布密度,并使筒體高速旋轉,礦石在筒體內分布密度及筒體轉速要達到足以使筒體內礦石之間產生相互摩擦.該圓筒洗礦機設備占地面積小,對50mm礦石洗滌效果好.
圓筒洗礦機|摩擦式圓筒洗礦機|圓筒式洗礦機這個設備，對于從事選礦的礦主來說應該并不陌生，也都知道洗礦機就是用來清洗礦石。但什么樣的礦石需要用滾筒洗礦機進行洗礦，為什么要洗礦相信還有人不理解。佛瑞洗礦機廠是生產洗礦機的專業廠家，有著豐富的洗礦經驗，下面有我廠技術人員為大家講解一下圓筒洗礦機|摩擦式圓筒洗礦機|圓筒式洗礦機的應用情況：
1.一般礦石含泥量大于6%、含水量大于5%時，應考慮進行洗礦。礦石含泥較多，經常堵塞破碎機、篩子和礦倉口，使生產線流程或者生產作業難以持續，可用洗礦法來處理。對于含砂質粘土（少量泥質粘土）的礦石有銅礦石。易洗的錳礦石、鐵礦石等。洗礦一般是不能很好的解決堵塞問題。常采用篩洗和一段分級（選礦螺旋分級機）的方法。
2.有些礦石的原生礦泥和礦石在可選性方面有很大差別，經過洗礦將泥、沙分開，分別處理，可以獲得更好的選別指標。
3.赤、褐鐵礦中含有較多的黏土，如果膠結物黏土中含鐵礦物很少，在洗礦之后可將泥作為最終的尾礦丟棄，所得的礦石品位就能得到較大的提高。
4.礦石需要經手選或者光電選，而礦泥沾污礦石表面，使之難以識別，此時在手選或光電選前要洗礦。
另外，根據礦石中所含粘土的種類、比例及其可塑性、膨脹性、滲透性等有關。礦石可洗性分類可分為易洗、中等可洗、難洗三類。難洗礦石多含有泥質粘土，且有大塊膠結泥團出現，一般需要經兩次或者多次洗礦。
當分選與黏土或大量微細粒級膠結在一起的塊狀物料時，為了提高分選指標，常在分 選前采用水力浸泡、沖洗和機械攪動等方法，將被膠結的物料塊解離出來并與黏土或微細 級相分離，完成這一任務的作業稱為洗礦。因此，洗礦包括碎散和分離兩項作業。這兩 項作業大都在同一設備中完成，個別情況下在不同設備中分別完成。在生產中，除了可以在固定格篩、振動篩、滾軸篩等篩分機械上增設噴水管集篩分和 先礦在同一個作業中完成以外，常用的洗礦設備主要有低堰式螺旋分級機（螺旋洗礦機）、 圓筒洗礦篩、水力洗礦篩、圓筒洗礦機和槽式洗礦機等。洗礦可避免含泥礦物原料中的泥質物堵塞粉碎和篩分設備，原料如含有可溶性有用或有害成分也要進行洗礦。礦石中洗除礦泥的難易程度用礦石的可洗性表示，分為 難洗、中等可洗和易洗，主要與礦石中粘土的性質、含量及存在狀態有關。洗礦可在擦洗機中進行，也可在篩分和分級設備中進行。
圓筒洗礦機|摩擦式圓筒洗礦機|圓筒式洗礦機的洗礦效率決定于礦石的可洗性、洗礦時間、洗礦水壓及水量、機械對礦石的擦洗強度。平果鋁士礦原礦礦泥塑性指數平均達22. 8%，礦石可洗性很差．在礦石的可洗性難于改變們情況下，可通過延長礦石的洗礦時間，提高洗礦水壓及水量、增強機械對礦石的擦洗強度等方法等徑來達到提高洗礦效率的目的·在盡量不改變現有原則流程的條件下，我們采取了以下的措施：
圓筒洗礦機|摩擦式圓筒洗礦機|圓筒式洗礦機襯振的改造情況：
在生產實戰中現圓筒洗礦機原來使用的平滑弧面橡膠村板，其表面過于平滑，村扳與礦石之間的摩擦力很小，礦石隨簡體轉動作用而提升的高度過低，不利下礦石之間互相沖擊、擦洗，而且致使入洗礦石在造．漿段的有效造漿時間過短，礦石得不到充分漫泡、擦浣，造成圓筒洗礦機選漿功能不足，橡膠村板起不到幫助洗礦的作用，只足起到保護f害體而己．，為了延長礦石在造漿段的洗礦時間，增強礦石與襯板之閘的摩擦作用，我們經研究試驗，決定采用—種聚氨酮渡型村板代曾平滑弧面村扳，且在新型村板上增加凸紋和粗糙度，兩種不同類型襯板在圓筒洗礦機遺漿段洗礦時問測定結果和不同時間段的洗礦效果對比情況分別見表1、表2．圓筒洗礦 表1：不同類型村扳在洗礦造漿段的洗礦時間測定結果機使用聚氨酯波型襯板后，延長了礦石在圓筒洗礦機造漿的有效時間6. 59秒，延長幅度為27|54X，使礦石得到了充分的浸泡，擦洗，洗礦效率提高了12.69%．洗礦產品含泥率降低了20.02%，同時，由于襯板耐磨性增強·壽命延長，可降低洗礦成本0，178元／噸。
加高圓筒洗礦機出礦端擋圈高度
由于圓筒洗礦機在處理含泥率高、礦泥塑料性值數大的難洗礦石時，對塊礦膠泥團的碎散作用不強，篩l的塊礦脫泥效果不佳·為了延長塊礦的有效洗礦時間，使塊礦得到充分的擦洗，我們對圓筒洗礦機師分段出礦擋圈由原來的lOOmm高加至200mm高，這樣，延長了塊礦在圓筒洗礦機內的有效洗礦時問5-10秒，改善了塊礦的脫泥效果．含泥率達到了質量控制指標。
圓筒洗礦機|摩擦式圓筒洗礦機|圓筒式洗礦機洗礦工藝參數優化：
將圓筒洗礦機的沖洗水壓內原來的0. 35V Pa提高到0. 44MPa，并且沖洗水有原來較分散噴射改為在出礦瑞集中噴射．沖洗水壓的提高有利于礦石表面吸附的粘土與礦石的分離，提高產品的質量．
改變圓筒洗礦機轉速的試驗探討：
為了進一步探討提高圓筒洗礦機的洗礦效率的影響因素，我們進行了改變圓筒洗礦機轉速的試驗探討。通過變額作用調節圓筒洗礦機電機轉速來調節圓筒洗礦機的轉速，試圖降低圓筒洗礦機轉速·視圖降低礦石在圓筒洗礦機的洗礦時間，提高洗礦效率1．取果場底扳難洗礦石作試樣進行試驗。
①通過變頻調速器作用，降低凼筒洗礦機轉速，能相應延長缺礦在圓筒洗礦機的浸泡、擦洗時間，改善了塊礦的沈礦效果，屯動機頻率每下降10Hz．洗礦時回相應延長5一IO秒。在其它洗礦條件不變晌情況下（如相同的給礦速度），隨腳簡轉速的降低，圓筒產品含泥牢也不同程度地下降·當圓俐洗礦機電機工作頻率為30H;.時給礦述度達lOOOr/min，圓筒產品含泥率為3. 09h．在質置控制指標3. 5%之內
② 圓筒洗礦機轉速降低時對下工序槽式洗礦機的洗礦效果有較大的負面影響，隨給礦量增大，下工序槽式洗礦機產品含泥率劇增，繪礦速度為lOOOr/min時，槽洗機產品礦石含泥率達43.36%。其主要原齒是由于圓筒洗礦機轉速降低時，圓筒洗礦機對礦石提升、攘洗作用減弱，細礦石進入圓筒洗礦機篩分段即從篩條問落下進入下工序槽洗機，大大縮短了細礦石枉蝕筒洗礦機內擰冼時間，從礦石表面被粘土緊密包囊-嚴重地影響其洗礦效果。
圓筒洗礦機|摩擦式圓筒洗礦機|圓筒式洗礦機操作注意事項分享給大家：

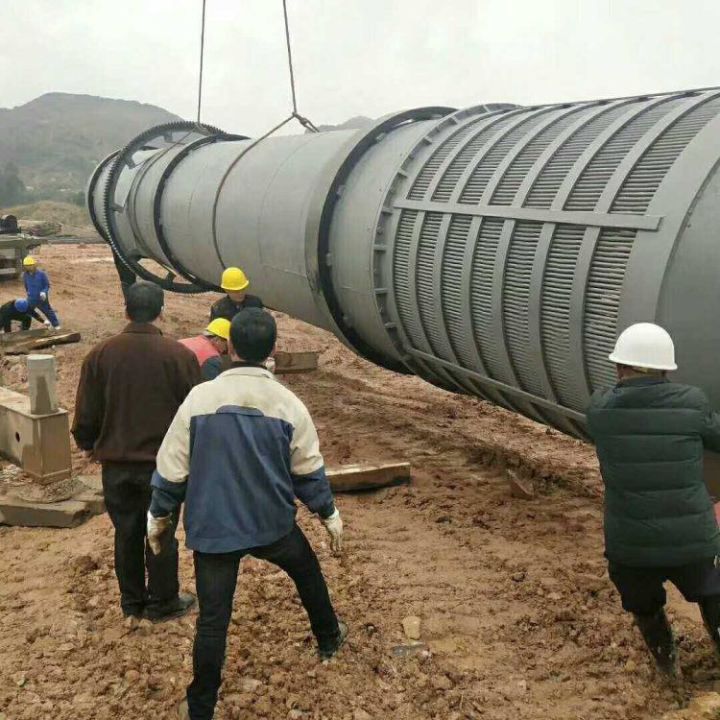

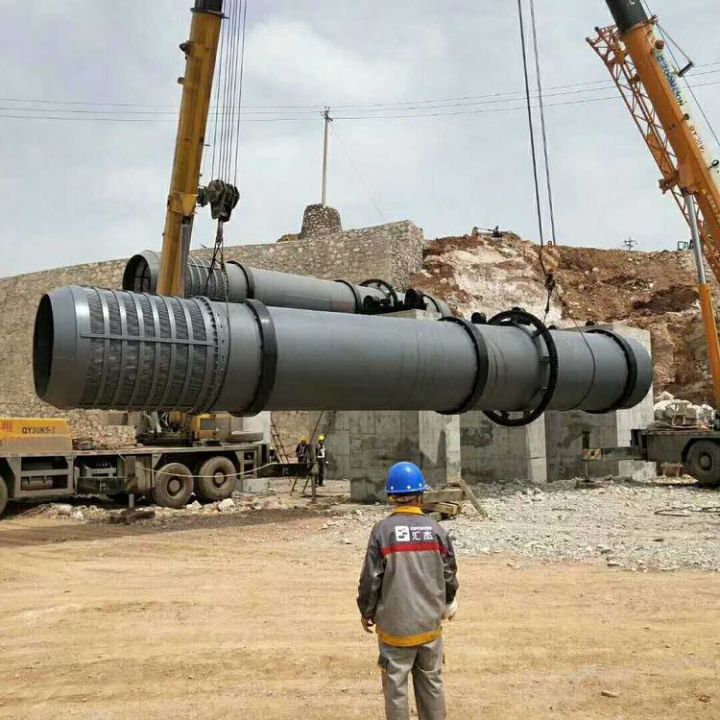

1.滾筒洗礦機的安裝
洗礦機安裝時必須將機器按我廠提供的滾筒洗礦機安裝圖的要求，并保證傾斜角度安裝。使用者應按照現場具體情況，設計洗石機基礎施工圖，將洗石機穩固的安裝在結實的混凝土基礎上。洗礦機的電動機安裝在導軌上，以便調整皮帶的松緊度，皮帶輪與電機皮帶輪在安裝時應保證平行。
2.滾筒洗礦機加油操作
滾筒洗礦機是通過轉動滾筒來進行洗礦操作的。滾筒洗礦機的潤滑系統保養是關鍵所在。滾筒洗礦機中間軸座一般遠離操作平臺而加油困難，我們?yōu)榉奖阌脩簦嘏渲萍械臐櫥b置。螺旋洗石機加油起潤滑的作用，避免中間軸與滑動軸套的干磨，以此來延長滑動軸套的使用壽命。
3.滾筒洗礦機工作注意事項
開機前，必須檢查各部件的潤滑情況，并定期澆注潤滑油，開式齒輪必須保證潤滑正常。隨時注意減速機的油量是否達到油面指示線。新機子在連續運行24小時后，必須對減速機進行徹底的清洗，并加注新的潤滑油，第二次清洗可在第一次清洗后4-5天進行。
河南康百萬機械公司專業生產各種型號洗礦機。我廠具有多年生產經驗，同時引進國外先進技術，結合國內外實際情況研制的產品有：洗礦機、螺旋洗礦機、破石機、 螺旋洗石機，滾筒洗礦機、鋁石清洗機、石末洗粉機、水洗洗石機、等全套的洗選設備。其主要部件及易損件均采用優質的耐磨材料和先進的加工工藝，使設備經久 耐磨，享譽國內外，部分產品已經達到國際先進水平。公司以洗礦設備、篩分設備、破碎磨礦設備、浮選設備、重選設備、礦物輸送設備為核心業務，特別在重選領域優勢更為突出，目前已成為國內專業的重力選礦設備制造商和銷售商。
